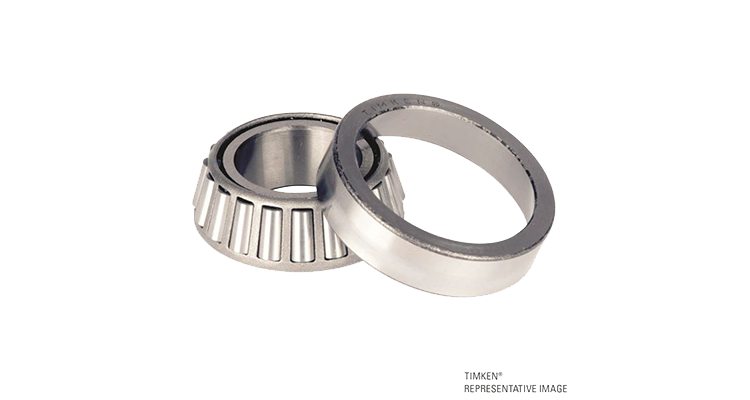

Este é o tipo mais básico e mais utilizado de rolamento de rolos cônicos.
Especificações |
|
| Series | A6000 |
| Número de peça do cone | A6062 |
| Número da peça do copo | A6162 |
| Unidades de design | Imperial |
| Peso do rolamento | 0,10 kg 0,2 lb |
| Tipo de gaiola | Aço estampado |

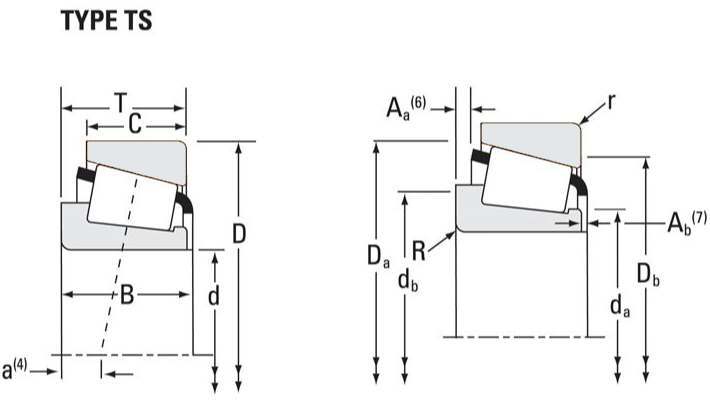

Dimensões |
|
| d - Furo | 15,875 mm 0,6250 |
| Diâmetro Externo D - Cup | 41,275 mm 1,6250 pol |
| B - Largura do cone | 11,153 mm 0,4391 pol |
| C - Largura da taça | 8.730 mm 0.3437 in |
| T - Largura do rolamento | 11,905 mm 0,4687 pol |
Dimensões do pilar e filete |
|
| R - Backface Cone "Para Limpar" Raio 1 | 1,270 mm 0,050 pol |
| r - Taça Backface "Para Limpar" Raio 2 | 1,27 mm 0,050 pol |
| Diâmetro de Apoio Frontal da - Cone Front | 20,57 mm 0,81 pol |
| db - Diâmetro de Apoio do Backface do Cone | 22,10 mm 0,87 pol |
| Da - Taça Frontface Backing Diameter | 37,59 mm 1,48 pol |
| Db - Backface Backface do copo | 34,54 mm 1,36 pol |
| Ab - Folga Frontface Cage-Cone | 2,3 mm 0,09 pol |
| Aa - Apuramento Backface Cage-Cone | 0,3 mm 0,01 pol |
| a - Localização efetiva do centro 3 | -1,5 mm -0,06 pol |
Classificações de carga básica |
|
| C90 - Classificação Radial Dinâmica (90 milhões de revoluções) 4 | 782 lbf 3480 N |
| C1 - Classificação Radial Dinâmica (1 milhão de revoluções) 5 | 3020 lbf 13400 N |
| C0 - Classificação Radial Estática | 2770 lbf 12300 N |
| C a90 - Classificação dinâmica de empuxo (90 milhões de revoluções) 6 | 705 lbf 3140 N |
Fatores |
|
| K - Fator 7 | 1,11 |
| e - Fator ISO 8 | 0,53 |
| Y - Fator ISO 9 | 1,14 |
| G1 - Fator de Geração de Calor (Roller-Raceway) | 2,9 |
| G2 - Fator de Geração de Calor (Rib-Roller End) | 5,6 |
| Cg - Fator de Geometria | 0,0404 |
