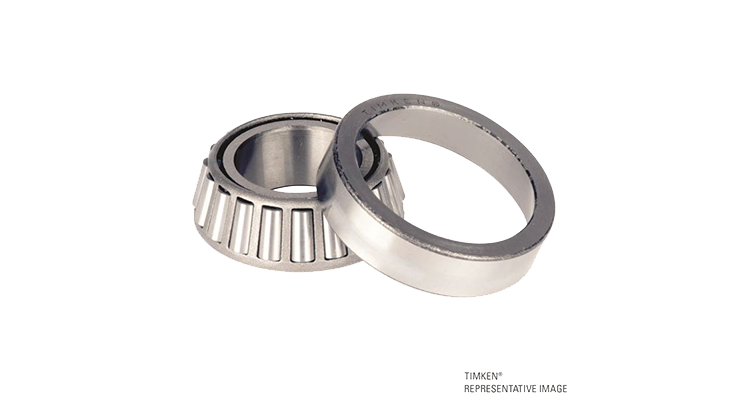

Este é o tipo mais básico e mais utilizado de rolamento de rolos cônicos.
Especificações |
|
| Series | A2000 |
| Número de peça do cone | A2037 |
| Número da peça do copo | A2126 |
| Unidades de design | Imperial |
| Peso do rolamento | 0,000 Kg 0,1 libras |
| Tipo de gaiola | Aço estampado |

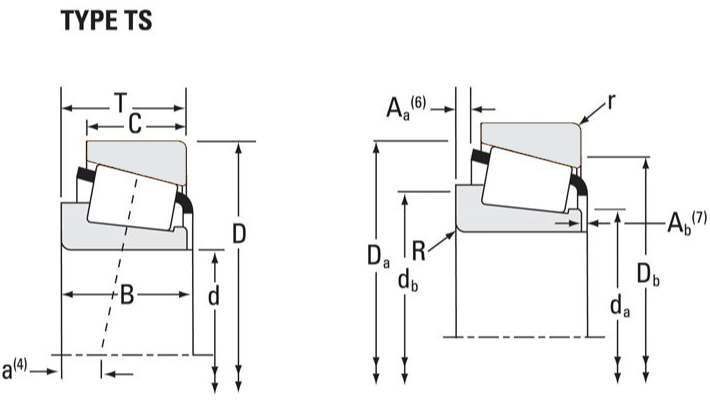

Dimensões |
|
| d - Furo | 9,525 mm 0,3750 pol |
| Diâmetro Externo D - Cup | 31,991 mm 1,2595 pol |
| B - Largura do cone | 10,785 mm 0,4246 pol |
| C - Largura da taça | 7,938 mm 0,3125 pol |
| T - Largura do rolamento | 10,008 mm 0,3940 pol |
Dimensões do pilar e filete |
|
| R - Backface Cone "Para Limpar" Raio 1 | 1,270 mm 0,050 pol |
| r - Taça Backface "Para Limpar" Raio 2 | 1,27 mm 0,050 pol |
| Diâmetro de Apoio Frontal da - Cone Front | 13,46 mm 0,53 pol |
| db - Diâmetro de Apoio do Backface do Cone | 14,99 mm 0,59 pol |
| Da - Taça Frontface Backing Diameter | 30,00 mm 1,18 pol |
| Db - Backface Backface do copo | 25,91 mm 1,02 pol |
| Ab - Folga Frontface Cage-Cone | 2,3 mm 0,09 pol |
| Aa - Apuramento Backface Cage-Cone | -0,8 mm -0,03 pol |
| a - Localização efetiva do centro 3 | -3 mm -0,12 pol |
Classificações de carga básica |
|
| C90 - Classificação Radial Dinâmica (90 milhões de revoluções) 4 | 630 lbf 2800 N |
| C1 - Classificação Radial Dinâmica (1 milhão de revoluções) 5 | 2430 lbf 10800 N |
| C0 - Classificação Radial Estática | 2070 lbf 9230 N |
| C a90 - Classificação dinâmica de empuxo (90 milhões de revoluções) 6 | 437 lbf 1940 N |
Fatores |
|
| K - Fator 7 | 1,44 |
| e - Fator ISO 8 | 0,41 |
| Y - Fator ISO 9 | 1,48 |
| G1 - Fator de Geração de Calor (Roller-Raceway) | 1,7 |
| G2 - Fator de Geração de Calor (Rib-Roller End) | 3,17 |
| Cg - Fator de Geometria | 0,0308 |
